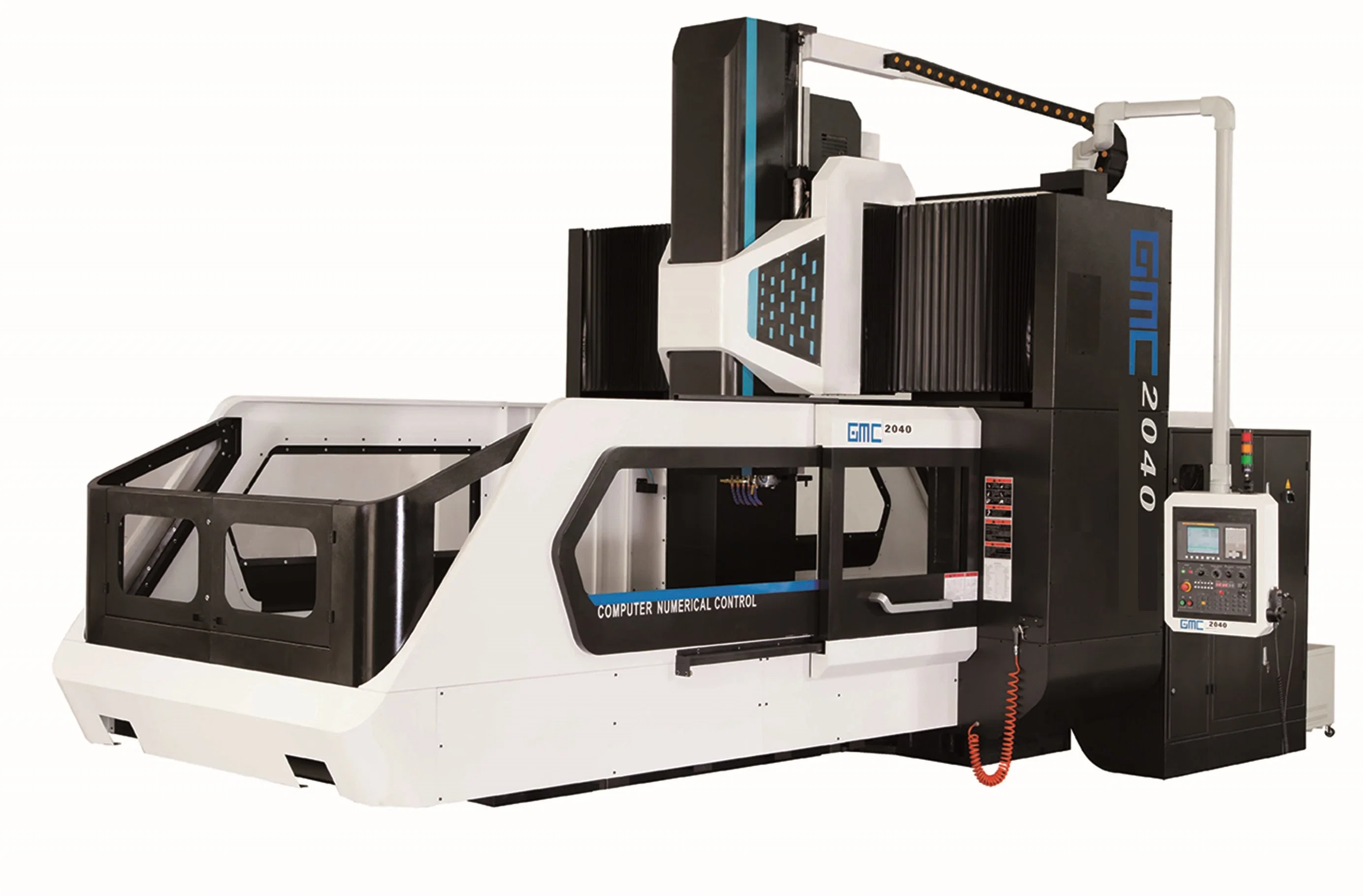

Fresadora CNC de pórtico Gmc1525 / Centro de mecanizado CNC tipo pórtico

Información Básica N

Featured Products

Información Básica
  • No. de Modelo: GMC1525
  • Objeto : Herramienta
  • Estructura : Elevadores
  • Modo de Control : CNC
  • Grado automático : Automático
  • Precisión : Alta Precisión
  • Certificación : CE , ISO 9001
  • Condición : Nueva
Información Adicional.
  • Trademark: INTEGRITY
  • Packing: Exported Packing
  • Standard: Total 4 cases
  • Origin: China
  • HS Code: 8459510000
  • Production Capacity: 5 Sets Per Month
Descripción de Producto

Centro de mecanizado CNC tipo pórtico GMC1525  Configuración estándar: El husillo de Taiwán 6000rpm (velocidad máxima 3200rpm), BT50-190.  Taiwán X dos lineales de carga pesada la guía de rodillos,  Taiwán eje lineal y combinación de caja,  Guía de la box Z;  Taiwán ballscrews para X,Y,Z.  Revista herramienta Tipo de brazo de Taiwán con 24 herramientas;  Los rodamientos NSK.  Sistema de lubricación automática.  Taiwán agua bomba de agua.  Los componentes de Schneider Electric.  Sistema de balance de nitrógeno.  Aire acondicionado para caja eléctrica.  Pistola de agua y la pistola de aire.  Chip tipo tornillo cinta transportadora, Especificación:


    El tema

Unidad

Spec.

Mark

La gama mecanizado

Ancho de la tabla

Mm

1500



La duración de la tabla

Mm

2500



Max. La carga de la tabla

Kg.

6000



Eficaz el ancho de pórtico

Mm

1750



Max. La altura del gantry

Mm

1150



La distancia entre la superficie de la tabla de husillo vertical

Mm

150~1150



Recorrido de la mesa

Max. Los viajes de X

Mm

2700



Max. Los viajes de Y.

Mm

1700



Max. Los viajes de la Z

Mm

1000



El husillo

El tema



Standard    (Primer Grado de la correa síncrona)

Opcional (Con caja de transmisión ZF)

La potencia del motor

KW

18.5/22

18.5/22

El rango de velocidad

Rpm

3200

3200

El par nominal

N.m

212

471

Par máx.

N.m

252

560

Max de broche.

N

18000

18000

Sistema de mesa(X)

Tipo de estructura



Movimiento de la mesa



Tipo de carril



guía lineal pesado par

RGH65

La cantidad de par de la rampa

Establecer

2



Forma de transmisión



Correa dentada de arco



Índice de reducción



1:3



Unidad de transmisión



Par de husillo de bola

R63-20K5-FDC

Sillín sistema(s)

Tipo de estructura



Movimiento de la silla



Tipo de carril



guía lineal pesado par

RGW55

La cantidad de par de la rampa

Establecer

2



Forma de transmisión



Correa dentada de arco



Índice de reducción



1:2



Unidad de transmisión



Par de husillo de bola

R63-12K5-FDC

Sistema de diapositiva(Z)

Tipo de estructura



El movimiento de la memoria ram



Tipo de carril



Rectángulo par de guías de la superficie de plástico



La cantidad de par de la rampa

Establecer

2



Forma de transmisión



Correa dentada de arco



Índice de reducción



1:2



Unidad de transmisión



Par de husillo de bola

R63-12K5-FDC

La rápida velocidad de avance.

X

Mm/min.

12000



 Y.

Mm/min.

12000



 Z

Mm/min.

8000



Cortar el rango de velocidad de alimentación

X,Y

Mm/min.

1-4000



Z

Mm/min.

1-2000



La precisión de posicionamiento de los ejes lineales(GB/T19362.1-2003)

X

Mm

0.030

La mitad de control de bucle cerrado

Y.

Mm

0.025

Z

Mm

0.022

Repetir la exactitud de posicionamiento de los ejes lineales (GB/T19362.1-2003)

X

Mm

0.015

La mitad de control de bucle cerrado

Y.

Mm

0.014

Z

Mm

0.012

La precisión de trabajo

Bien aburrido de la rugosidad superficial



≤Ra1.6

Acero230~260 HB

La rugosidad superficial de molienda fina



≤Ra3.2

El ambiente de trabajo

La temperatura



Los 0ºC-40ºC



Vlotage

V

380(-15%,+10%)



La frecuencia de alimentación

Hz

50±1%



Humedad relativa



≤90%



Presión de aire comprimido

MPa

0.5~0.7



El sistema CNC

El modelo



FANUC 0i-MF



El número total de eje de control

Axes

3



Número de eje de control de elevación

Axes

3, apartado de los ejes lineales)



Sistema de cambio de herramienta

Cono



BT50



Cargador de herramienta.



Herramienta de tipo brazo de la revista CON 24 HERRAMIENTAS



Max. Peso de la herramienta

Kg.

25



Max. La longitud de la herramienta

Mm

350



La función auxiliar

Tipo de lubricación de carril par/pares de husillo de bola



Lubricación automática centralizada



El panel de operación



Tipo de suspensión



El tipo de operación de cambio de herramienta manual



Al pulsar el botón de control



Indicación de estado



La luz de advertencia de tres colores



Tipo de refrigeración de la herramienta/piezas



Líquido de refrigeración externa



Dimensión Global

Longitud

Mm

8260



El ancho

Mm

4300



Altura

Mm

4700



Peso de la máquina (aproximadamente)

Kg.

25000
